不銹鋼截止閥

不銹鋼截止閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹





不銹鋼截止閥設計與制造標準：

1、不銹鋼截止閥設計制造按GB12235-89

2、不銹鋼截止閥結構長度按GB12221-89

3、不銹鋼截止閥法蘭尺寸按JB/G79-94

4、不銹鋼截止閥閥門檢查和試驗按GB13927

不銹鋼截止閥性能規范

型號
公稱壓力
試驗壓力
工作溫度(℃)
適用介質
強度(水)(Mpa)
密封(水)空氣(Mpa)
低壓密封空氣(Mpa)
J41W6P(R)
1.6
2.4
1.8
0.6
≤200
NITRIC ACID
J41W-25P(R)
2.5
3.8
2.8
0.6
≤200
硝酸類
ACETIC ACID
醋酸類
NITRIV ACID
硝酸類
J41W-40P(R)
4.0
6.0
4.4
0.6
≤200
ACETIC ACID
J41W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸類

不銹鋼截止閥主要零件材質

零件名稱 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
閥體/閥蓋
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
閥瓣
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
1Cr13
閥桿
ZG1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12Mo2Ti
00Cr17Ni14Mo2
1Cr13
填料
PTFE編織
PTFE編織
PTFE編織
PTFE編織
石墨
墊片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE
石墨+304
壓蓋
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
填料壓環
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12Mo2Ti
00Cr17Ni14Mo2
1Cr13
螺栓
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45

不銹鋼截止閥1.6MPa主要連接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
mm
200
243
253
280
312
321
325
355
415
460
510
700
975
1115
1250
1380
W
mm
120
140
160
160
200
200
240
240
280
320
360
560
600
700
800
900
重量
kg
5
6.5
7
13.5
16
32
45
60
80
107
134
268
449
663
750
1170

2.5MPa主要連接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
mm
200
243
253
280
312
321
325
355
415
460
510
700
975
1115
1250
1380
W
mm
120
140
160
160
200
200
240
240
280
320
360
560
600
700
800
900
重量
kg
5
6.5
7
13.5
16
32
45
60
80
107
134
268
449
663
750
1170

4.0MPa主要連接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
mm
200
243
253
280
312
321
325
355
415
460
510
700
975
1115
1250
1380
W
mm
120
140
160
160
200
200
240
240
280
320
360
560
600
700
800
900
重量
kg
5
6.5
7
13.5
16
32
45
60
80
107
134
268
491
705
850
1234

6.4MPa主要連接尺寸及重量

尺寸
DN
15
20
25
40
50
65
80
100
125
150
L
mm
170
190
210
230
260
300
340
380
430
550
H
mm
195
228
250
325
360
410
450
485
537
646
W
mm
140
160
180
200
240
280
320
360
400
450
重量
kg
10
13
15
19
25
35
48
56
125
157

10.0MPa主要連接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
L
mm
170
190
210
230
260
300
340
380
430
500
550
650
775
900
H
mm
195
228
250
325
360
410
450
485
537

840
925
1015
1200
W
mm
100
100
120
160
160
180
200
200
240
-
-
-
-
-
重量
kg
10
12
17
25
30
40
68
92
107
-
310
590
850
1040

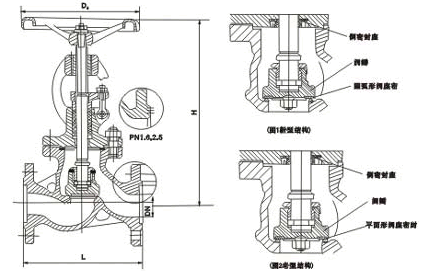

不銹鋼截止閥產品結構

不銹鋼截止閥

溫馨提示：“不銹鋼截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
