J45J/Fs直流式襯膠截止閥

J45J/Fs直流式襯膠截止閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

主要性能規范
工作溫度  適用介質
≤85℃  J:一般腐蝕性介質
≤120℃  FS:強腐蝕性介質
注:此為本廠基型產品適用溫度。
主要零配件的材料
名稱 材料
閥體 灰鑄鐵襯橡膠、氟塑料
閥蓋 灰鑄鐵襯橡膠、氟塑料
閥瓣 碳鋼襯橡膠、氟塑料
手輪 灰鑄鐵
閥桿 碳鋼襯橡膠、氟塑料
主要外形尺寸和連接尺寸(mm)
公稱通徑 公稱壓力/MPa 工作壓力/MPa L L1 D D1 Z-фd Do H H1 H2 重量 ㎏
DN/mm NPS/inch
25 1 0.6 0.6 160 260 100 75 42 120 205 235 4.5
32 1 1/4 200 120 90 44 140 13
40 1 1/2 200 322 130 100 44 140 250 290 330 9.5
50 2 230 342 140 110 44 160 290 352 402 16.5
65 2 1/2 290 160 130 44 180 310
80 3 310 420 185 150 48 200 358 445 521 32
100 4 350 500 205 170 48 200 428 520 615 45
125 5 400 585 235 200 88 280 510 609 729 67
150 6 480 645 260 225 88 280 550 670 810 89
200 8 600 810 315 280 88 400 695 808 1003 145
250 10 730 375 335 12-23 500 920 950 1140 208
25 1 1.0 1.0 160 260 115 85 42 120 205 235 4.5
32 1 1/4 200 135 100 44 140 13.5
40 1 1/2 200 332 145 110 48 140 250 290 330 10
50 2 230 342 160 125 48 160 290 352 402 17
65 2 1/2 290 180 145 48 180 310
80 3 310 420 195 160 48 200 358 445 521 33.5
100 4 350 500 215 180 48 200 428 520 615 47
125 5 400 585 245 210 88 280 510 609 729 70
150 6 480 645 280 240 88 280 550 670 810 95
200 8 600 810 335 295 88 400 695 808 1003 151
250 10 730 390 350 12-23 500 920 950 1140 235
采用標準 設計與制造:Q/JBGN01? 結構長度:GB12221(1系列) 法蘭連接尺寸:JB78(PN0.6MPa)

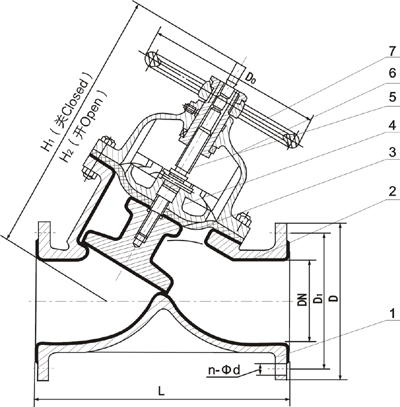

產品尺寸
溫馨提示:“J45J/Fs直流式襯膠截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-68103333    傳真:021-51686322
