GA44H型雙杠桿安全閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

用途特點

GA44H型雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許、最高值，介質可為蒸汽、空氣。

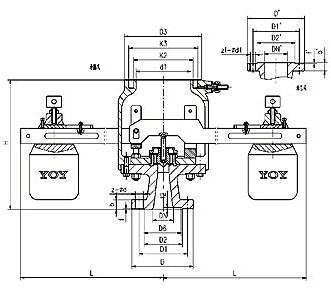

外形尺寸和連接尺寸

型號	公稱通徑 DN(mm)	尺寸 (mm)
型號	公稱通徑 DN(mm)	do-z	D	D1	D2	D6	f	f2	b	Z-d	H	L
GA44H.6	80	50×2	200	160	135	/	3	/	20	88	410	840
GA44H-2.5	80	50×2	200	160	135	/	3	/	22	88	410	840
GA44H-4.0	80	50×2	200	160	135	121	3	4	22	88	410	840
GA44H-6.4	80	40×2	210	170	140	121	3	4	30	8-23	480	840

型號	公稱通徑DN(mm)	尺寸 (mm)
		承插式				法蘭式
		d1	K2	K3	D3	DN’	D2’	D1’	D’	b’	f’	z1-d1
GA44H.6	80	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-2.5	80	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-4.0	80	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-6.4	80	200	218	253	285	200	255	280	315	22	3	88

產品結構

溫馨提示：“GA44H型雙杠桿安全閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
