bz41w保溫夾套閘閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品描述
保溫夾套閘閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系列閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

標準規范
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927

產品用途

保溫夾套閘閥適用于公稱壓力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作溫度-29～425℃（碳鋼）、-40～500℃（不銹鋼）的管路上作啟閉用，并能保溫和防止介質結晶。
選用不同的材質，可分別適用于重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。

設計制造

結構長度

連接法蘭

壓力溫度等級

試驗與檢驗

GB12234

API600

廠標

ANSI B16.5
GB9112～9131
JB/T74～90
SH3006
HG20615～20635

ANSI B16.34

API598

JB/T 9092

■閥體材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。

■驅動方式手動。

■連接形式承插焊、內螺紋、對焊、法蘭。

產品范圍

公稱壓力或壓力級	公稱通徑 DN/NPS
	15	20	25	32	40	50
	1/2	3/4	1	1 1/4	1 1/2	2
Class800	·	·	·	·	·	·
Class150	·	·	·	·	·	·
Class300	·	·	·	·	·	·
Class600	·	·	·	·	·	·
Class900	·	·	·	·	·	·
Class1500	·	·	·	·	·	·
Class2500	·	·	·	·	·	·

附加說明

保溫夾套閘閥的連接法蘭規格一般大于閥門的公稱通徑。

用戶無特殊說明，我公司一般按下表配制法蘭

閥門公稱通徑DN (mm)	15	20	25	32	40	50	65	80	100
法蘭規格	15×40	20×40	25×50	32×50	40×65	50×80	65×100	80×125	100×150

閥門公稱通徑DN(mm)	125	150	200	250	300	350	400	450	500
法蘭規格	125×150	150×200	200×250	250×300	300×350	350×400	400×450	450×500	500×550

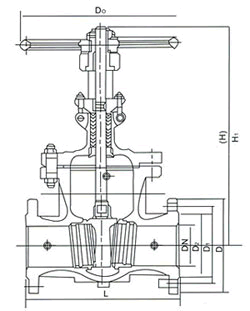

產品尺寸

溫馨提示：“bz41w保溫夾套閘閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
